Dehnklemmen

Speziell entwickelt für montagefreundliche Verbindungen in der Mittel- und Hochspannung

Dehnklemmen

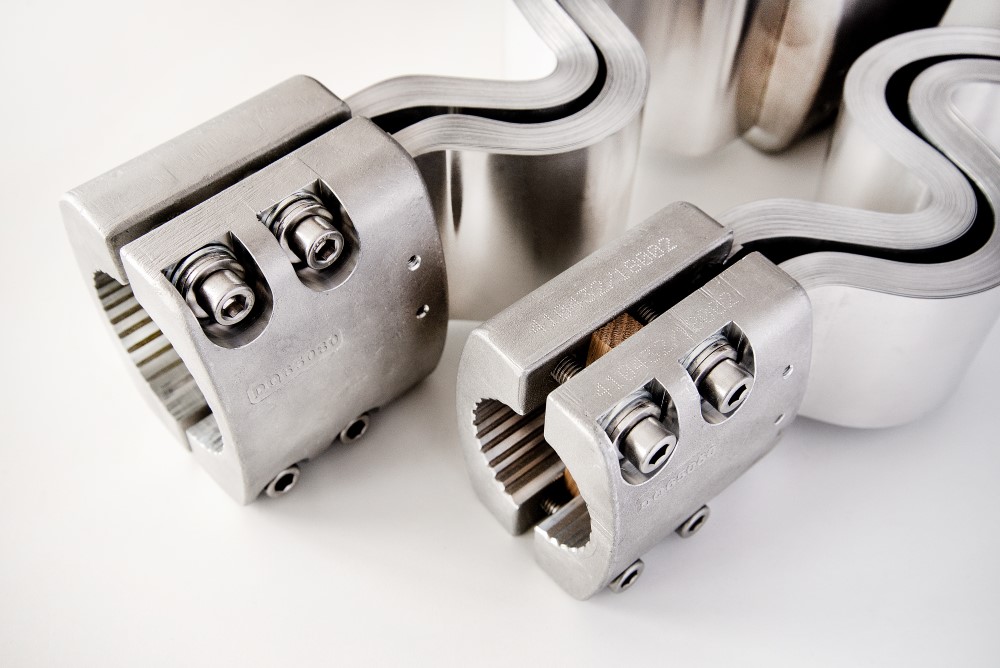

Die Dehnklemme ist ein Verbinder zur Stromübertragung in der Mittel- und Hochspannung. Entwickelt für die flexible Verbindung von Stromschienen, können jegliche Rohre und Rundleiter miteinander verbunden werden. Die Wartungs- und montagefreundliche Lösung gleicht Wärmeausdehnungen sowie Vibrationen aus.

Bisher verfügbare Leiterdurchmesser:

Ø55 / Ø60 / Ø70 / Ø75 / Ø80 / Ø100 / Ø110 (weitere auf Anfrage möglich)



Einsatzgebiet

  • Flexibler Verbinder für Stromschienensysteme
    z.B. zur Verbindung von Transformatoren, Schaltanlagen und Generatoren

Produkt

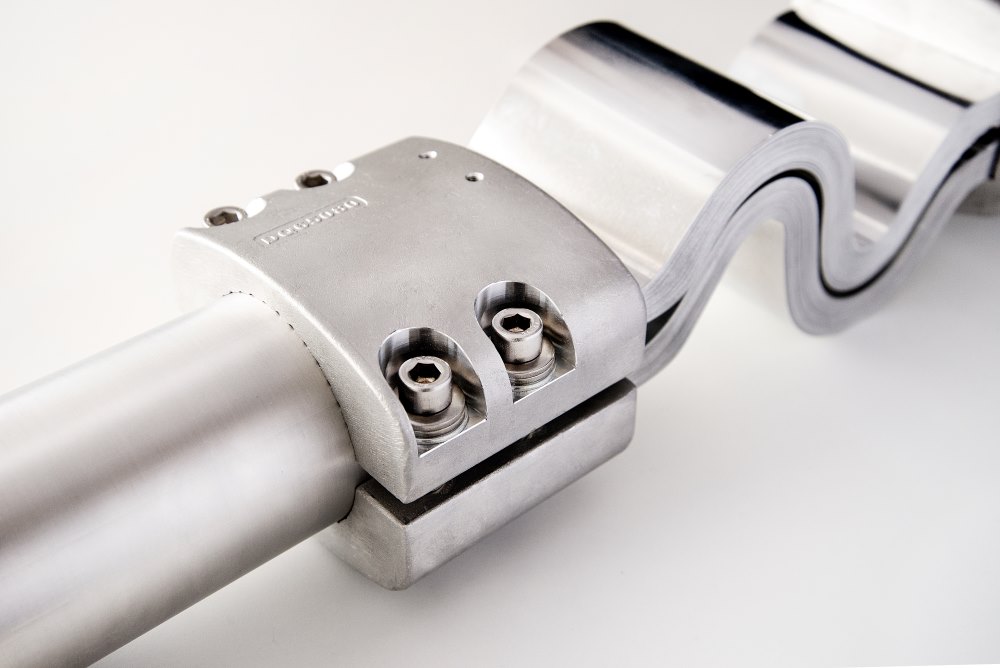

  • Flexible Verbindung zwischen Rohr und/oder Rundleitern
  • Gleicht Wärmeausdehnungen aus

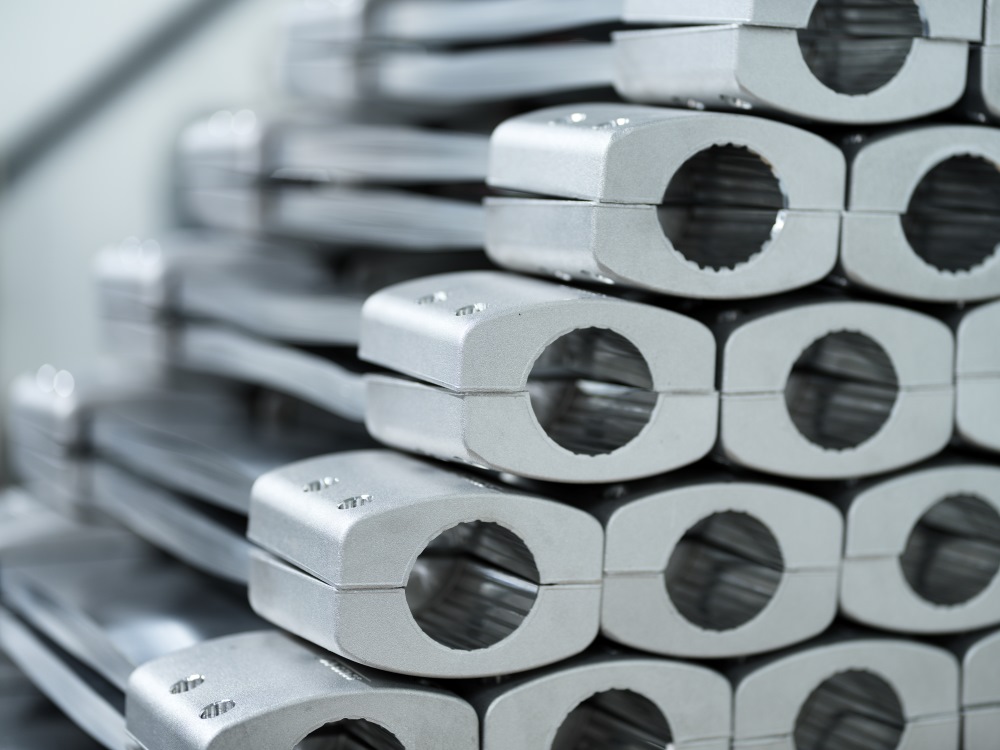

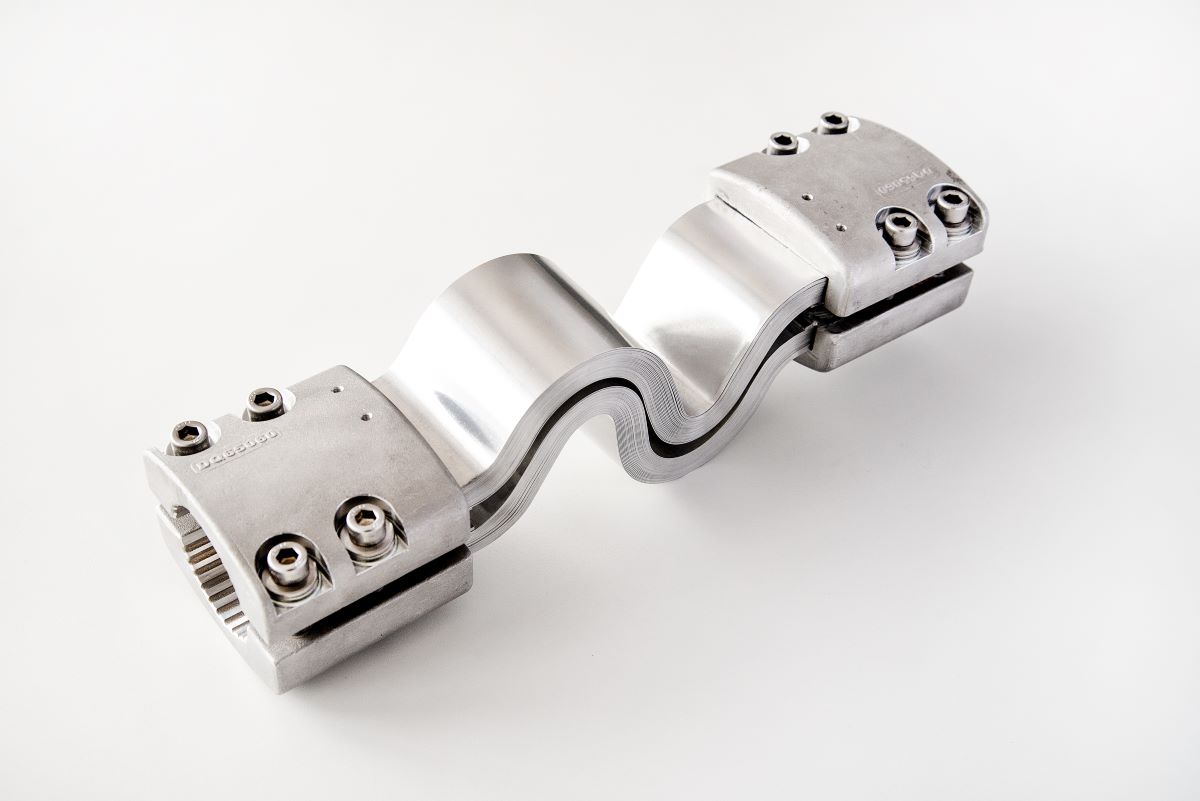

  • Bestehend aus mehreren Dehnungsbändern und zwei Klemmkörpern
  • Einsatz von hochleitendem Aluminium
  • Versilberung der Kontaktflächen für den Einsatz mit anderen Leitermaterialien wie z.B. Kupfer möglich

Ihr Ansprechpartner

Beratung & Verkauf

Erich Kurmann

Beratung & Verkauf


+41 41 499 77 79

E-Mail

Vorteile

  • Zugeschnittene Lösung für Aluminiumleiter
  • Stromübertragung an der Kontaktstelle über den gesamten Leiterumfang
  • Montagefreundlich
  • Ausgleich von Montagetoleranzen
  • Rostfreie Schraubverbindung vollständig vormontiert.
  • Keine Schweissarbeiten an den Stromschienen nötig
  • Wartungsfrei über die gesamte Lebensdauer
  • vom unabhängigen Labor geprüft (Karlsruher Institut für Technologie (KIT))

Prüfungen/ Simulationen

  • Typtest erfolgreich, angelehnt an IEC 61238-1:2003
  • Modellbildung der Relaxationszeit mit Hilfe von FEM-Simulation und Verifizierung der Ergebnisse mittels Erwärmungszyklen
